数字图像处理/PIL/ImageDraw

PIL.ImageDraw 提供简单的 2D 绘图功能. 你可以使用它创建新的图像或修改已有的图像.

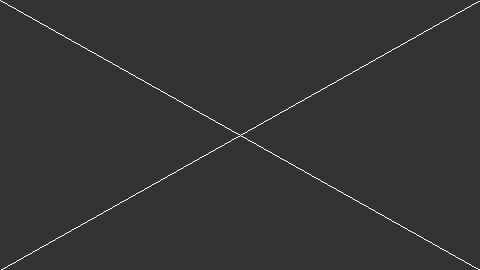

绘制线段

import PIL.Image
import PIL.ImageDraw

im = PIL.Image.new('RGB', (480, 270), '#333333')
draw = PIL.ImageDraw.Draw(im)
draw.line((0, 0) + im.size, fill='#FFFFFF')
draw.line((0, im.size[1], im.size[0], 0), fill='#FFFFFF')
im.show()


绘制离散的点

draw.point([(x1, y1), (x2, y2), (x3, y3)...], fill='#FFFFFF')

绘制圆弧

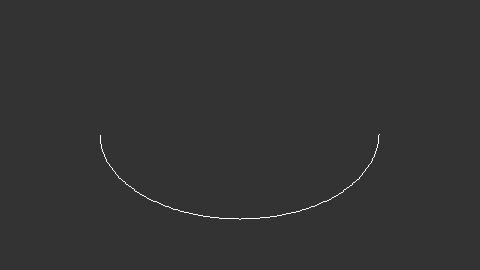

PIL.ImageDraw.Draw.arc 方法可以在给定的矩形选框内绘制一段(内切)圆弧. 绘制起点为 3 点钟位置.

import PIL.Image
import PIL.ImageDraw

im = PIL.Image.new('RGB', (480, 270), '#333333')
draw = PIL.ImageDraw.Draw(im)
draw.arc((100, 50, 379, 219), 0, 180, fill='#FFFFFF')
im.show()


PIL.ImageDraw.Draw.chord 方法与 PIL.ImageDraw.Draw.arc 类似, 不同的是会填充圆弧.

import PIL.Image
import PIL.ImageDraw

im = PIL.Image.new('RGB', (480, 270), '#333333')
draw = PIL.ImageDraw.Draw(im)
draw.chord((100, 50, 379, 219), 0, 180, fill='#FFFFFF')
im.show()

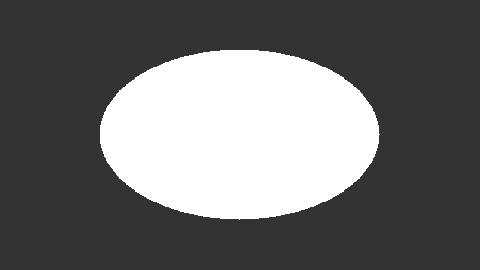

PIL.ImageDraw.Draw.ellipse 方法绘制并填充椭圆.

import PIL.Image
import PIL.ImageDraw

im = PIL.Image.new('RGB', (480, 270), '#333333')
draw = PIL.ImageDraw.Draw(im)
draw.ellipse((100, 50, 379, 219), fill='#FFFFFF')
im.show()

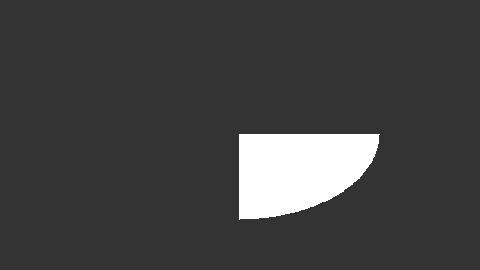

PIL.ImageDraw.Draw.pieslice 方法绘制并填充扇形.

import PIL.Image
import PIL.ImageDraw

im = PIL.Image.new('RGB', (480, 270), '#333333')
draw = PIL.ImageDraw.Draw(im)
draw.pieslice((100, 50, 379, 219), 0, 90, fill='#FFFFFF')
im.show()

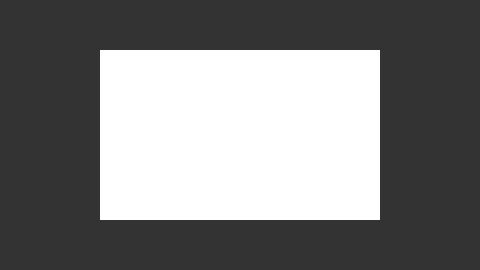

绘制矩形

import PIL.Image
import PIL.ImageDraw

im = PIL.Image.new('RGB', (480, 270), '#333333')
draw = PIL.ImageDraw.Draw(im)
draw.rectangle((100, 50, 379, 219), fill='#FFFFFF')
im.show()

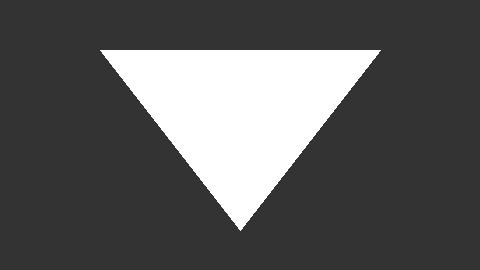

绘制多边形

import PIL.Image
import PIL.ImageDraw

im = PIL.Image.new('RGB', (480, 270), '#333333')
draw = PIL.ImageDraw.Draw(im)
draw.polygon([(100, 50), (380, 50), (240, 250)], fill='#FFFFFF')
im.show()

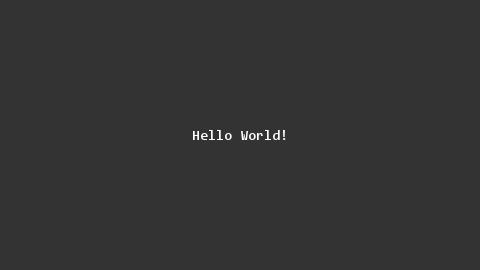

绘制文字

import PIL.Image
import PIL.ImageDraw
import PIL.ImageFont

font = PIL.ImageFont.truetype('consola', 14)
im = PIL.Image.new('RGB', (480, 270), '#333333')
draw = PIL.ImageDraw.Draw(im)
print(draw.textsize('Hello World!', font)) # (96, 10), 返回字符串将要占用的像素区域大小
draw.text((192, 130), 'Hello World!', '#FFFFFF', font)
im.show()


draw.text 类似的还有一个 draw.multiline_text 方法, 不多做介绍.
