MBC1

MBC1 是 Game Boy 的第一款 MBC 芯片. 任何后续的升级型 MBC 芯片其工作原理都与 MBC1 相似, 因此将游戏程序从一个 MBC1 芯片升级到另一个 MBC 芯片相对容易, 甚至可以使同一个游戏与几种不同类型的 MBC 兼容.

MBC1 地址空间划分

MBC1 芯片理论上最大可拥有 128 个 ROM 存储体, 每个 ROM 存储体大小是16KB; 同时拥有4 个 RAM 存储体, 每个 RAM 存储体大小是 8KB. MBC1 芯片将 Game Boy 分配给游戏卡带的系统地址空间 0x0000...0x7fff 和 0xa000...0xbfff 划分为以下几个独立区间, 详细介绍如下.

1) 0000-3FFF ROM 存储体 00

只读区域. 该区域总是映射到 ROM 的前 16KB 字节物理存储, 也就是第一个 ROM 存储体. 当 CPU 试图读取一个属于该范围内的地址时, 其实际读取出的就是游戏卡带保存在该物理地址的值.

2) 4000-7FFF ROM 存储体 01-7F

只读区域. 该区域可以映射为第 0x01 到 0x7f 编号的 ROM 存储体. 注意的是其中编号为 0x20, 0x40 与 0x60 的存储体不能被使用. 因此 MBC1 芯片实际上最大可支持 125 个 ROM 存储体, 最大数据存储容量为 125 * 16KB ~= 2M.

MBC1 芯片内部拥有一个 Bank Number 寄存器来保存当前的存储体编号. 当 CPU 试图读取一个属于该范围内的系统地址时, 将实际读取出物理地址为 Bank Number * 0x4000 + Address - 0x4000 保存的值.

3) A000-BFFF RAM 存储体 00-03

读写区域. 该区域用于读写游戏卡带中的外部 RAM(如果有的话). 外部 RAM 通常需要使用电池做持久化存储, 允许存储游戏存档或历史高分列表. 即使关闭游戏机或者从游戏机中移除了卡带, RAM 中保存的数据依然不会丢失. 但如果卡带中的电池电量耗尽, 或者插拔了电池, 所有数据将化为乌有. 注意, 如果游戏卡带不支持外部 RAM 的话, 对此区域的任何读操作均返回 0x00 值.

4) 0000-1FFF RAM 启用/禁用标志

只写区域. 在试图读取或写入 RAM 之前, 必须通过在该地址空间写入特定值来启用外部 RAM. Game Boy 的游戏开发手册上建议游戏开发者在访问外部 RAM 后立即禁用外部 RAM, 以保护其内容免受游戏机断电期间的损坏. 通常使用以下值:

  • 0x00 : 禁用 RAM, 这是默认值.
  • 0x0a : 启用 RAM.

实际上, 只要低 4 位是 0x0a 的任何值都会启用 RAM, 比如 0x1a, 0x2a等, 而任何其它值都会禁用 RAM.

5) 2000-3FFF ROM 存储体编号

只写区域. 该区域被映射到 Bank Number 寄存器的第 0-4 位, 用于存储当前的 ROM Bank Number. 如果写入的值是 0x00, 由于第一个分组已经被永久映射到 0x0000-0x3fff 地址区间, 因此 MBC1 将把 0x00 当作 0x01 处理. 同时, 当试图写入 Bank 0x20, 0x40 和 0x60 时也会发生同样的情况: MBC1 将把这些值翻译为 Bank 0x21, 0x41 和 0x61. 这就是为什么不存在编号为 0x20, 0x40 与 0x60 的 ROM 存储体的原因.

6) 4000-5FFF RAM 存储体编号/ROM 存储体编号的高 2 位

只写区域. 该区域被映射到 Bank Number 寄存器的第 5-6 位. 任何写入该地址区间的值的低 2 位将被存储到寄存器的第 5-6 位. 与 Bank Number寄存器的低 5 位组合, 可用于表达完整的 ROM Bank Number(范围 0x00 - 0x7f), 或者单独作为 RAM Bank Number(范围 0x00 - 0x03). 具体用作 RAM 还是 ROM 取决于当前 MBC 芯片所处的状态, 具体介绍见下方"ROM/RAM 模式选择".

7) 6000-7FFF ROM/RAM 模式选择

只写区域. 该区域被映射到 Bank 寄存器的第 7 位, 用于表示当前的 Bank Number 应该被表达为 ROM Bank Number还是 RAM Bank Number. 它只有两个可选值:

  • 0x00 ROM Bank Number 模式, 默认
  • 0x01 RAM Bank Number 模式

游戏程序可以在两种模式之间自由切换, 同时并不意味着使用了 ROM Bank Number 模式就无法再访问 RAM. 其唯一的限制是在 ROM 模式期间只能使用 RAM 存储体 0x00, 并且在 RAM 模式期间只能使用 ROM 存储体 0x00-0x1f.

Bank Number 寄存器详解

寄存器(Register)是有限存贮容量的高速存贮部件, 它们用来暂存指令, 数据和地址. 寄存器通常都是以他们可以保存的比特数量来估量, 举例来说, 一个 8 位寄存器可以存储一个 u8, 一个 32 位寄存器可以存储一个 u32. 寄存器常常出现在 CPU 中, 但也经常出现在其他硬件系统内.

下图展示了世界最早的通用商业 CPU: Intel 8080 CPU 所包含的寄存器. 该 CPU 仅包含 A, Flags, B, C, D, E, H, L, PC 与 SP 10 个寄存器. Game Boy 的 CPU 与 8080 CPU 十分类似.


回到 MBC1 的 Bank Number 寄存器. Bank Number 寄存器共 8 位, 按照功能可以划分为 3 个部分:

Bank Mode   RAM Bank Bits   ROM Bank Bits
1 bit       2 bit           5 bit

当 Bank Mode 置为 0 时, 当前卡带为 ROM Bank Number 模式, 此时

  • ROM Bank Number = RAM Bank Bits + ROM Bank Bits
  • RAM Bank Number = 0x00

当 Bank Mode 置为 1 时, 当前卡带为 RAM Banking Mode 模式, 此时

  • ROM Bank Number = ROM Bank Bits
  • RAM Bank Number = RAM Bank Bits

SRAM

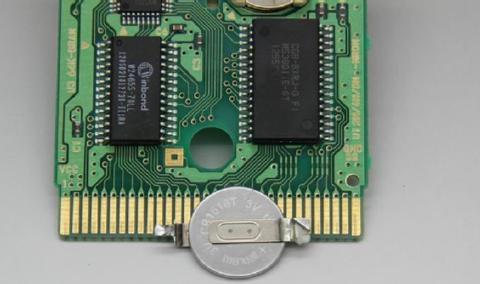

在真实的 Game Boy 卡带中, 外部 RAM , 也就是 MBC1 中系统地址为 0xa000-0xbfff 的区间, 通常使用一块 3V 的纽扣电池来保证数据不丢失. 对于这种构造的卡带, 可以使用一个新的名词来指代其外部 RAM: 静态随机存取存储器(Static Random Access Memory, SRAM). SRAM 是随机存取存储器的一种. 所谓的"静态", 是指这种存储器只要保持通电, 里面储存的数据就可以恒常保持. 相对之下, 动态随机存取存储器(DRAM)里面所储存的数据就需要周期性地更新. 然而, 当电力供应停止时, SRAM 储存的数据还是会消失(被称为 Volatile Memory), 这与在断电后还能储存资料的 ROM 或 Flash Memory 是不同的. Game Boy 游戏卡带的外部 RAM 绝大部分都是 SRAM.

在一般玩家的正常使用下, Game Boy 中的纽扣电池能保证持续放电 2 到 3 年, 因此可以保证卡带 2 年内不会掉档. 但也有例外, 比如在《精灵宝可梦》系列中, 卡带中额外存在一个时钟电路, 此时纽扣电池除了要供电 SRAM 还要供电时钟电路, 耗电量的增加导致了电池寿命的严重下降, 虽然现在不是很确定, 但在笔者幼时的印象中, 《精灵宝可梦》系列的游戏存档大概只能保持 1 年左右. 但令人苦恼的是, 许多游戏卡带为了防止纽扣电池接触不良造成意外的掉电, 会选择将电池焊在电路上的. 这意味着, 一旦电池电量耗尽, 玩家几乎无法自己手动更换它. 小卖部的老板们可能会感谢这种设计, 因为它甚至催生出了一个给 Game Boy 卡带换电池的小行业.


幸好要在仿真器上实现 SRAM, 并不需要真的去模拟一块纽扣电池. 所要做的事情非常简单:

  • 在合适的时候, 将 RAM 中的所有内容写入到本地文件作为存档文件
  • 在仿真器启动的时候, 读取该存档文件中的内容到 RAM

合适的写入时机有两个:

  • 一是在关闭仿真器的时候
  • 二是在 RAM 启用/禁用标志从 True 转变为 False 的时候, 这意味着 CPU 已经完成了读取/改写 RAM 内容的工作.

两种选择各有优缺点. 第一种方式会在突然断电, 或者仿真器崩溃等异常情况下无法正常写入文件; 第二种选择则是写文件过于频繁, 比如笔者在测试《精灵宝可梦-水晶》的时候发现每秒写文件的次数达到了两位数(当然这和具体游戏有关, 有的游戏就非常节约). 关于时机的选择, 本书中倾向第一种.

代码实现

万事具备! MBC1 游戏卡带的所有技术细节均已介绍完毕, 下面开始 MBC1 的仿真实现.

由于不是全部的卡带类型都带有 SRAM, 因此使用一个泛型 Stable 表示拥有 SRAM 的卡带, Stable 泛型可以将游戏卡带的内存数据以文件形式通过 sav 函数保存到本地硬盘上.

pub trait Stable {
    fn sav(&self);
}

MBC1 拥有两种 Bank Mode 类型, 因此可在代码中使用一个枚举类型 BankMode 进行表示.

enum BankMode {
    Rom,
    Ram,
}

定义 MBC1 结构体, 其成员包括 ROM, RAM, 各个前文介绍的寄存器和 sav_path. 补充说明的是 sav_path 成员, 它表示当执行保存操作时数据文件存放在本地硬盘上的路径.

pub struct Mbc1 {
    rom: Vec<u8>,
    ram: Vec<u8>,
    bank_mode: BankMode,
    bank: u8,
    ram_enable: bool,
    sav_path: PathBuf,
}

impl Mbc1 {
    pub fn power_up(rom: Vec<u8>, ram: Vec<u8>, sav: impl AsRef<Path>) -> Self {
        Mbc1 {
            rom,
            ram,
            bank_mode: BankMode::Rom,
            bank: 0x01,
            ram_enable: false,
            sav_path: PathBuf::from(sav.as_ref()),
        }
    }

    fn rom_bank(&self) -> usize {
        let n = match self.bank_mode {
            BankMode::Rom => self.bank & 0x7f,
            BankMode::Ram => self.bank & 0x1f,
        };
        n as usize
    }

    fn ram_bank(&self) -> usize {
        let n = match self.bank_mode {
            BankMode::Rom => 0x00,
            BankMode::Ram => (self.bank & 0x60) >> 5,
        };
        n as usize
    }
}

为 MBC1 实现 Memory 泛型, 使得 CPU 可以通过内存地址读写这个对象. 读写规则可参照"MBC1 地址空间划分"一节.

impl Memory for Mbc1 {
    fn get(&self, a: u16) -> u8 {
        match a {
            0x0000...0x3fff => self.rom[a as usize],
            0x4000...0x7fff => {
                let i = self.rom_bank() * 0x4000 + a as usize - 0x4000;
                self.rom[i]
            }
            0xa000...0xbfff => {
                if self.ram_enable {
                    let i = self.ram_bank() * 0x2000 + a as usize - 0xa000;
                    self.ram[i]
                } else {
                    0x00
                }
            }
            _ => 0x00,
        }
    }

    fn set(&mut self, a: u16, v: u8) {
        match a {
            0xa000...0xbfff => {
                if self.ram_enable {
                    let i = self.ram_bank() * 0x2000 + a as usize - 0xa000;
                    self.ram[i] = v;
                }
            }
            0x0000...0x1fff => {
                self.ram_enable = v & 0x0f == 0x0a;
                if !self.ram_enable {
                    self.sav();
                }
            }
            0x2000...0x3fff => {
                let n = v & 0x1f;
                let n = match n {
                    0x00 => 0x01,
                    _ => n,
                };
                self.bank = (self.bank & 0x60) | n;
            }
            0x4000...0x5fff => {
                let n = v & 0x03;
                self.bank = self.bank & 0x9f | (n << 5)
            }
            0x6000...0x7fff => match v {
                0x00 => self.bank_mode = BankMode::Rom,
                0x01 => self.bank_mode = BankMode::Ram,
                n => panic!("Invalid cartridge type {}", n),
            },
            _ => {}
        }
    }
}

最后, 为 MBC1 实现 Stable 泛型. 当调用 sav 函数时, 如果 sav_path 路径下已经存在数据文件, 则覆盖旧的文件; 否则新建一个文件. 被保存的数据则是整个 RAM 中存储的内容.

impl Stable for Mbc1 {
    fn sav(&self) {
        if self.sav_path.to_str().unwrap().is_empty() {
            return;
        }
        File::create(self.sav_path.clone())
            .and_then(|mut f| f.write_all(&self.ram))
            .unwrap()
    }
}
